Descriptif détaillé

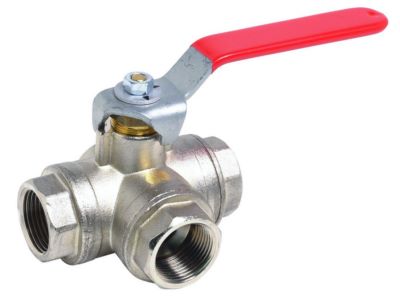

- Vanne à sphère à 3 voies laiton en L femelle BSP
- Matière: laiton
- Coloris: gris et rouge
- Forme: cylindrique
- Vanne à sphère laiton 3 voies en L pour le sectionnement ou la déviation de réseaux d’eau
- Passage réduit
- 2 position
- Lumière en L
- S'utilise pour le chauffage sanitaire, l’arrosage, l’irrigation ou la climatisation
- Etanchéité assurée sur les 3 voies
- L’étanchéité est assurée par un presse étoupe PTFE et des joints NBR
- Axe non inéjectable
- Robuste
- Ouverturte et fermeture facilitée grâce à sa poignée plate
- Poignée démontable
Dimensions et poids:
- Longueur: 81 mm pour le modèle 3/8" ou 82 mm pour le modèle 1/2" ou 90,5 mm pour le modèle 3/4" ou 105 mm pour le modèle 1" ou 116 mm pour le modèle 1"1/4 ou 140 mm pour le modèle 1"1/2 ou 164 mm pour le modèle 2"
- Largeur: 65 mm pour le modèle 3/8" ou 66,5 mm pour le modèle 1/2" ou 74 mm pour le modèle 3/4" ou 85,2 mm pour le modèle 1" ou 93,5 mm pour le modèle 1"1/4 ou 115,5 mm pour le modèle 1"1/2 ou 135,5 mm pour le modèle 2"
- Hauteur: 63,7 mm pour le modèle 3/8" et 1/2" ou 66,7 mm pour le modèle 3/4" ou 66,5 mm pour le modèle 1" ou 78,5 mm pour le modèle 1"1/4 ou 92 mm pour le modèle 1"1/2 ou 98 mm pour le modèle 2"
- Longueur poignée: 125,8 mm pour les modèles 3/8", 1/2" et 3/4" ou 130 mm pour le modèle 1" ou 161 mm pour le modèle 1"1/4 ou 220 mm pour les modèles 1"1/2 et 2"
- Diamètre: 10 mm pour les modèles 3/8"et 1/2" ou 15 mm pour le moèdle 3/4" ou 25 mm pour le modèle 1"1/4 ou 32 mm pour le modèle 1"1/2 ou 40 mm pour le modèle 2"
- Poids: de 0,66 à 5,31 kg selon le modèle
Autres données:
- Raccordement: cylindrique taraudé femelle BSP
- Diamètre Nominal: 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2 et 2"
- Température mini: - 10°C
- Température maxi: + 120°C
- Pression maxi: 16 bar
- Pression différentielle: 5 bar maxi
- Norme: ISO 9001 - ISO 14001 - DIRECTIVE 2014/68/UE - taraudage ISO 228-1
Garantie: 2 ans contre vices de fabrication, hors pièces d'usure.
