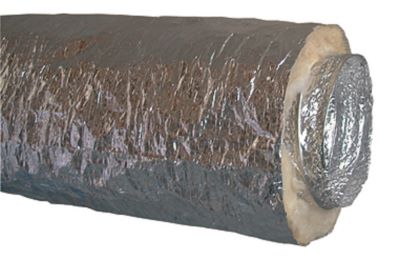

• Gaine intérieure en algaine alu perforée ; isolant phonique en laine de verre 25 mm ; enveloppe alu armée en extérieur.
• Conditionnement : 10 m compactés en 1,2 m.
• Rayon de cintrage : 0,6 D + 25 mm.
MISE EN ŒUVRE
• Le raccordement sur le piquage ou la virole du plenum se fait par simple emboîtement.
• Repousser la laine de verre entre la gaine intérieure et extérieure de quelques cm et plaquer les 2 gaines grâce à de la bande Alu RAA. La gaine intérieure étant perforée, l'étanchéité sera obtenue par la gaine extérieure. Une attention particulière sera donc apportée au raccordement des 2 gaines entre elles.
• Fixer ensuite l'ensemble gaine intérieure/extérieure sur le piquage grâce à un collier de serrage type collier polyvalent ou CSF placé sur la bande alu.
• Le raccordement de 2 longueurs se fait par un RM (raccord mâle).
• Dans tous les cas, pour éviter des pertes de charges et des régénérations sonores, limiter au maximum les coudes.
DOMAINE D'APPLICATION
• Raccordement terminal du piquage à la bouche avec isolation phonique sur tous réseaux tertiaires.
• T° d'utilisation : - 30°C à + 250°C.
• Gaine classée M1, avec gaine intérieure classée M0 selon l'arrêté du 21/11/2002.
