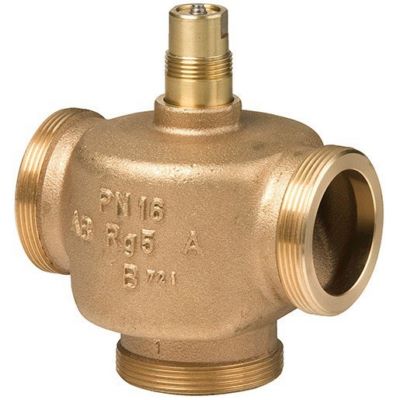

Vanne 3 voies PN16 avec filetage extérieur.
Corps en bronze.
Siège, soupape et axe en inox, joint en EPDM.
Etanchéité par joint plat.
Kvs de 4 à 25 m3/h.
Raccordement : prévoir des raccords 3 pièces ALG.
Peut être équipé avec les servomoteurs SQS.
Réglage manuel par bouton rotatif intégré.
Utilisation :
Les vannes sont utilisées comme vannes
mélangeuses ou de répartition dans de petites et
moyennes installations de chauffage, ventillation et
climatisation, pour des circuits fermés uniquement.
Fluides : eau de refroidissement, eau froide, eau
chaude, eau glycolée 50% maxi.
| Code |
Caractéristiques |
|
|
|
| VXG44154 |
DN 15
Kvs 4
Ø racc. 1" |
|
|
| |
| VXG442063 |
DN 20
Kvs 6,3
Ø racc. 1"1/4 |
|
|
| |
| VXG442510 |
DN 25
Kvs 10
Ø racc. 1"1/2 |
|
|
| |
| VXG443216 |
DN 32
Kvs 16
Ø racc. 2" |
|
|
| |
| VXG444025 |
DN 40
Kvs 25
Ø racc. 2"1/4 |
