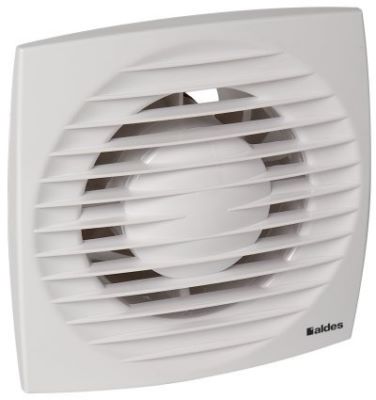

Extracteur DESIGN - ALDES

• Matière : grille de façade et corps en ABS. • Motorisation à faible niveau acoustique. • Clapet anti-retour, amovible à l'arrière de l'extracteur. • Fonctionnements disponibles : - Manuel, temporisé T, humidité H, présence P. • Conditionnement sous blister.

Mise en œuvre

• Fixation par 4 vis (fournies). • Installation mur ou plafond. • Prévoir une grille d'amenée d'air ou un détalonnage de la porte pour une bonne alimentation en air de la pièce. • Température maximum de l'air extrait : 40°C.

Domaine d'application

• Ventilation ponctuelle d'une pièce. • Extraction forcée et intermittente.

Conformité(s)

• Sécurité électrique CE. • Recyclabilité électrique DEEE. • ERP*

Principe de fonctionnement

• Fonctionnement manuel : - Arrêt instantanné. • Fonctionnement temporisé T : - Arrêt temporisé. - Pré-réglage de la temporisation de 2 à 30 minutes. • Fonctionnement humidité H : - Marche et arrêt temporisés selon un taux d'humidité pré-réglé. - Pré-réglage de la durée de fonctionnement de 2 à 30 minutes. - Pré-réglage du taux d'humidité entre 60 % et 90 %. • Fonctionnement présence P : - Marche et arrêt temporisés par détection de présence. - Distance de détection de la lentille : 1 à 4 mètres. - Angle de détection de la lentille : 100°. - Pré-réglage de la durée de fonctionnement de 2 à 30 minutes.

Les + produits

• Design extra-plat. • Détection de présence. • Silencieux : à partir de 26 dB(A). • Très basse consommation : à partir de 5,6 W.

*Conforme au Règlement d'éco conception 1253/2014 et Exclu du Règement d'étiquetage énergétique 1254/2014 car puissance max <30W.

ENCOMBREMENT (mm) - POIDS

Modèle	Ø	a	c	d	e	Poids (g)
DESIGN 100	100	150	13,5	85	17	560
DESIGN 125	125	176	13,5	87	17	730
DESIGN 150	150	205	13,5	105	19	900



CARACTERISTIQUES TECHNIQUES



• Alimentation : 230 V - 50 Hz monophasé.
• Classement de l'appareil : IPX4.
• Isolation électrique : classe ll.
• Protection thermique intégrée.



Modèle	Débit maximum (m3/h)	Consommation (W)	Niveau de pression acoustique à 3 m (dB(A))
DESIGN 100	70	5,6	26
DESIGN 125	115	9,3	31
DESIGN 150	235	20	33
